一、概述：IPM430A是針對中低壓智能用電管理與能耗監測而研制的三相數字式智能電表，以工業級微處理器為核心，處理速度高，具有很高的性價比，可直接代替盤表，獨立應用與高低壓開關柜、交流盤、儀表控制盤、UPS等任何需要電量測量和顯示的場合。
二、應用范圍：
工廠動力系統自動化及負荷控制；
智能樓宇系統；
無功補償系統；
高低壓開關柜、配電盤電力監控；
能效管理系統
三、功能特性：
全電量測量和1級有功電能計量
配置2路DI或1路AO
RS-485通訊接口，支持Modbus通信規約
三行4位高亮LED顯示

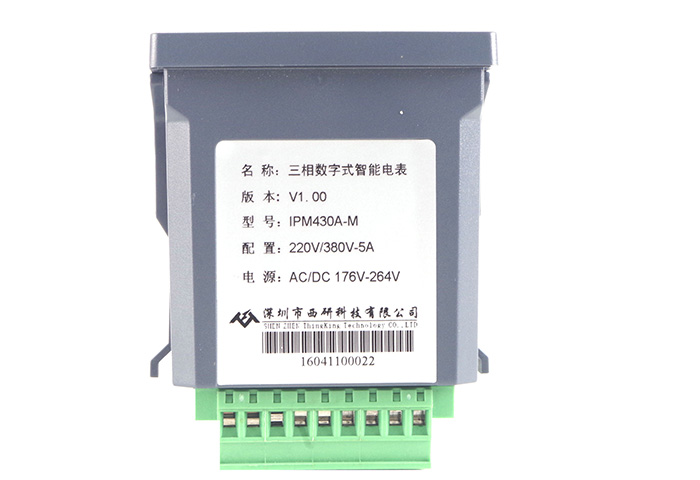

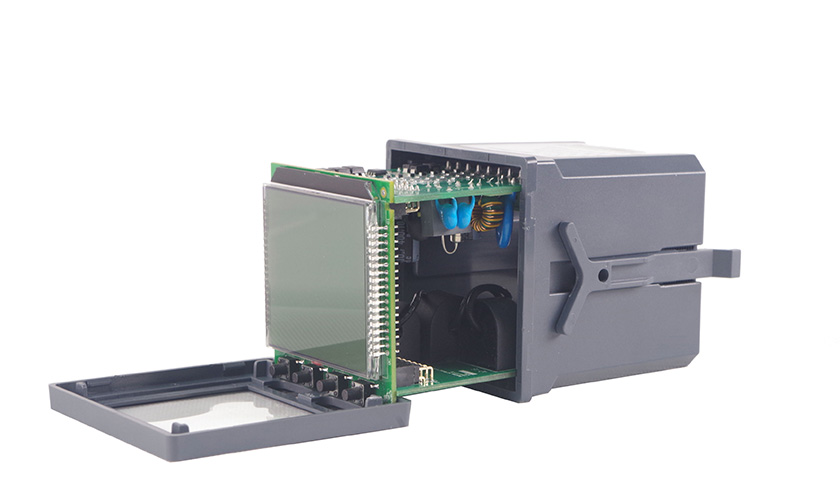

結構緊湊小巧，簡易滑塊安裝
四、產品選型：
|
功能 |
IPM430A-V |
IPM430A-I |
IPM430A-VI |
IPM430A-M |
|
電壓 |
■ |
|
■ |
■ |
|
電流 |
|
■ |
■ |
■ |
|
頻率 |
■ |
|
■ |
■ |
|
有功功率 |
|
|
|
■ |
|
無功功率 |
|
|
|
■ |
|
視在功率 |
|
|
|
■ |
|
功率因數 |
|
|
|
■ |
|
總有功電能 |
|
|
|
■ |
|
總無功電能 |
|
|
|
■ |
|
2路DI |
|
|
選配 |
選配 |
|
1路AO |
|
|
選配 |
選配 |
|
RS-485通信 |
■ |
■ |
■ |
■ |
注：DI功能模塊和AO功能模塊二者只可選其一
選配說明：
1、如果需要增加選配功能，則在選型時，在儀表后面增加后綴；
2路DI（開關量輸入）的型號后綴為“-2DI”。
1路AO（模擬量輸出）的型號后綴為“-AO”
五、技術參數：
|
項目 |
參數 |
|
工作電源 |
電壓范圍：95 - 250V DC/AC，47-440Hz 功率消耗：＜3W |
|
輸入電壓 |
額定電壓：380V（線電壓） 過載能力：1.2Un，連續工作； 2Un，允許1s |
|
輸入電流 |
額定電流：5A、1A 功耗：< 0.3VA /相（額定時） 精度范圍：額定5A：5mA～6A 額定1A：1mA～1.2A 過載能力：1.2In，連續工作；20In，允許1s |
|
測量精度 |
電壓：±0.5％；電流：±0.5％；功率：±1.0％；功率因數±1.0％；頻率±0.02Hz；有功電能1級；無功電能2級 |
|
電能等級 |
有功電能：GB/T17215.322，1級 無功電能：GB/T17215.323，2級 |
|
DI輸入 |
可選2路；內激勵24VDC；前去抖時間100ms |
|
AO輸出 |
可選1路； 輸出范圍：4~20mA；準確度：±1.0％ 過載能力：1.2倍；負載能力：500Ω |
|
通信接口 |
接口類型：RS-485，2線方式 工作方式：半雙工 通信速率：1200～38400 bps 通信規約：MODBUS-RTU |
|
端子螺絲緊固力矩 |
0.5N·m |
|
-5℃～＋55℃，保證精度； -25℃～＋70℃，硬件不損壞 |

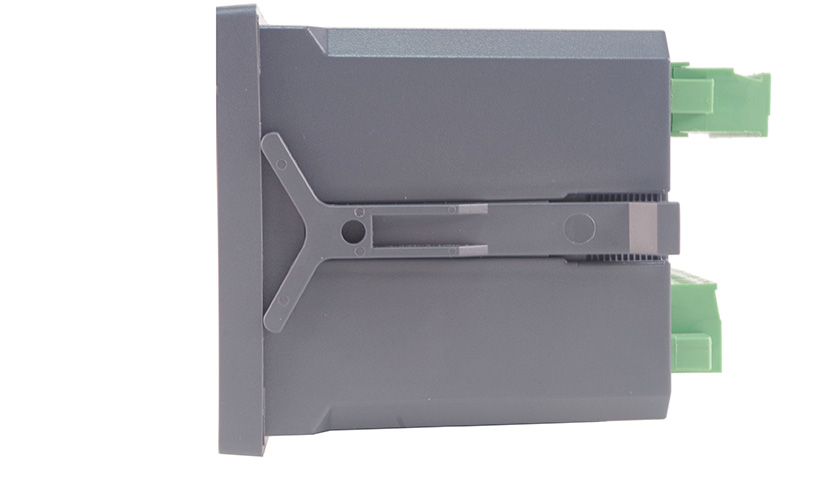

六、結構尺寸

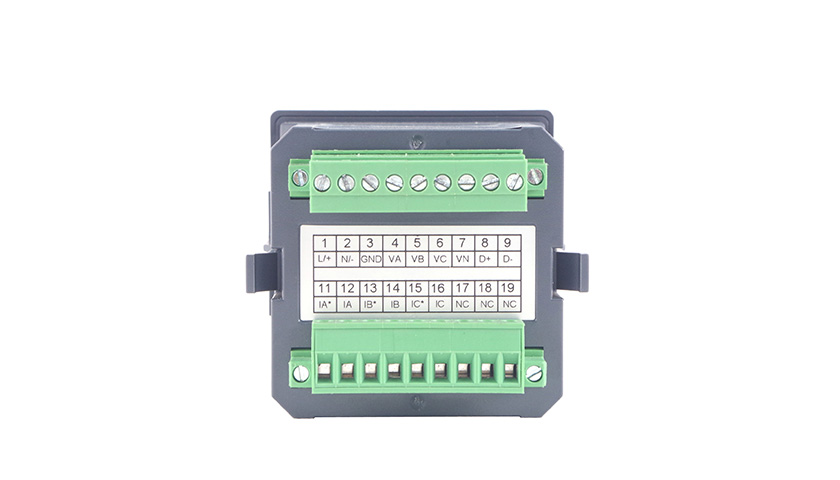

七、端子圖
