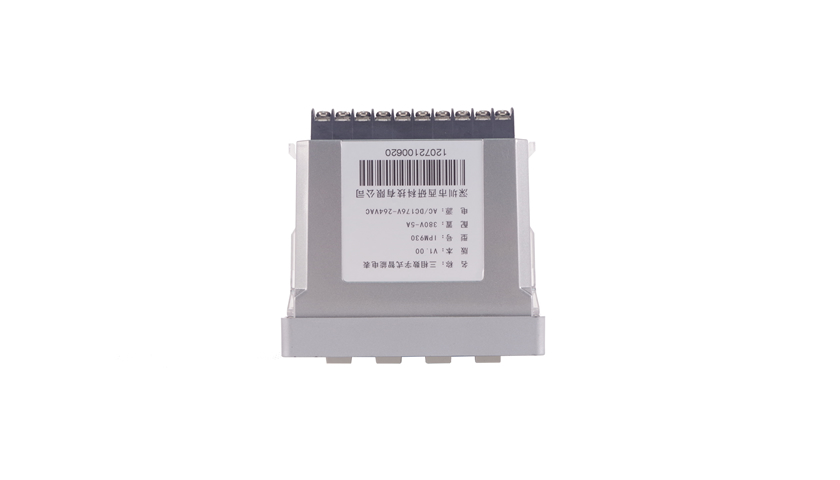

一、概述：
IPM930C是三相數字式智能電表，廣泛用于工業、商業、民用電力系統和變電站中。IPM930C智能電表以工業級微處理器為核心，處理速度高，具有很高的性價比，集電量遙測、遙信等功能于一體，可以取代大量的常規模擬儀表。獨立應用在儀表控制盤、開關柜、UPS系統等場合，為用戶節省大量投資和使用空間。
二、應用范圍：
?工廠動力系統自動化、負荷控制
?SCADA、DCS、EMS集成廠商
?變電站綜合自動化
?發電廠電氣DAS
?郵電局電源系統、智能大廈
?無功補償系統
三、功能特性：
?全電量測量和0.5S級高精度電能計量
?6組定值越限及毫秒級事件記錄功能，可提供事故預警，方便事故追憶與查詢
?提供高達31次的諧波分析功能
?可配置4路DI、3路DO、1路AI、1路AO
?RS-485通信口，支持Modbus通信規約
?大屏幕液晶中文顯示，4行測量參數顯示，模擬負荷指示
?結構緊湊小巧、簡易滑塊安裝
四、產品選型：
|
功能
|
項目
|
IPM930C-M
|
IPM930C-MH
|
|
實時測量值
|
電壓
|
■
|
■
|
|
電流
|
■
|
■
|
|
|
有功功率
|
■
|
■
|
|
|
無功功率
|
■
|
■
|
|
|
視在功率
|
■
|
■
|
|
|
功率因數
|
■
|
■
|
|
|
總有功電能
|
■
|
■
|
|
|
總無功電能
|
■
|
■
|
|
|
頻率
|
■
|
■
|
|
|
最大需量
|
■
|
■
|
|
|
復費率
|
■
|
■
|
|
|
越限警告
|
■
|
■
|
|
|
2-31次諧波
|
|
■
|
|
|
輸入輸出
|
開關量輸入（4DI）
|
選配
|
選配
|
|
開關量輸出（3DO）
|
選配
|
選配
|
|
|
模擬量輸入（AI）
|
選配
|
選配
|
|
|
模擬量輸出（AO）
|
選配
|
選配
|
|
|
通訊
|
485接口，MODBUS協議
|
■
|
■
|
|
在線升級
|
在線升級裝置的軟件
|
■
|
■
|
|
項目
|
參數
|
|
|
工作電源
|
額定電壓
|
95-250DC/AC；47-440HZ；±10%
|
|
功率消耗
|
＜3W
|
|
|
輸入電壓
|
額定電壓
|
57.74/100V；220/380V；400/690V
|
|
過載能力
|
1.2倍額定電壓，連續工作；2倍額定電壓，允許1s
|
|
|
功率消耗
|
< 0.5VA/相（額定時）
|
|
|
輸入電流
|
額定電流
|
5A；1A
|
|
過載能力
|
1.2倍額定電壓，連續工作；20倍額定電壓，允許1s
|
|
|
功率消耗
|
0.5VA/相@5A; 0.1VA/相@1A
|
|
|
輸入
|
DI
|
內激勵24VDC；去抖時間40ms
|
|
輸出
|
DO
|
電磁式繼電器；觸點容量：250VAC/5A，30VDC/5A
|
|
通信口
|
RS-485
|
Modbus規約；光電隔離和浪涌保護
|
|
顯示
|
大屏幕液晶顯示
|
點陣液晶，分辨率128*64，LED白色背光
|
|
測量精度
|
電壓
|
±0.2％
|
|
電流
|
±0.2％
|
|
|
有功功率
|
±0.5％
|
|
|
無功功率
|
±0.5％
|
|
|
視在功率
|
±0.5％
|
|
|
有功電能
|
0.5S級
|
|
|
無功電能
|
2級
|
|
|
功率因數
|
±0.5％
|
|
|
頻率
|
±0.02Hz
|
|
|
工作環境
|
運行溫度
|
-25℃～＋70℃
|
|
儲存溫度
|
-40℃～+85℃
|
|
|
相對濕度
|
5％～95％（無冷凝）
|
|
|
大氣壓力
|
70kPa～106kPa
|
|

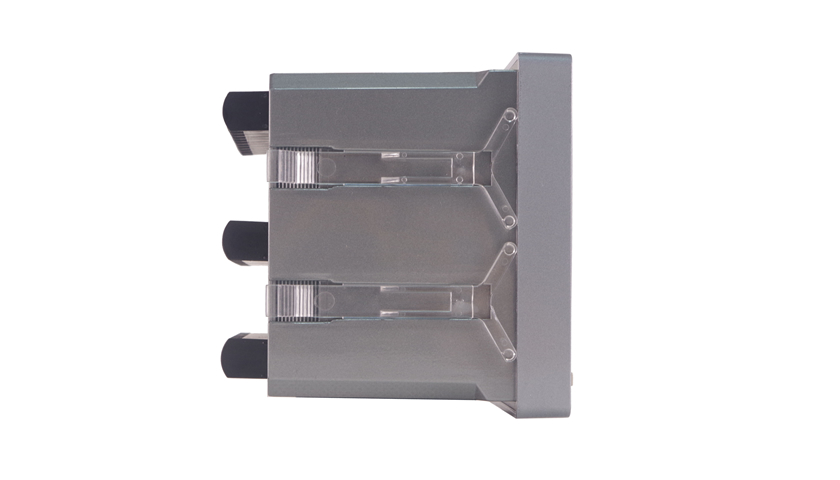

六、結構尺寸：

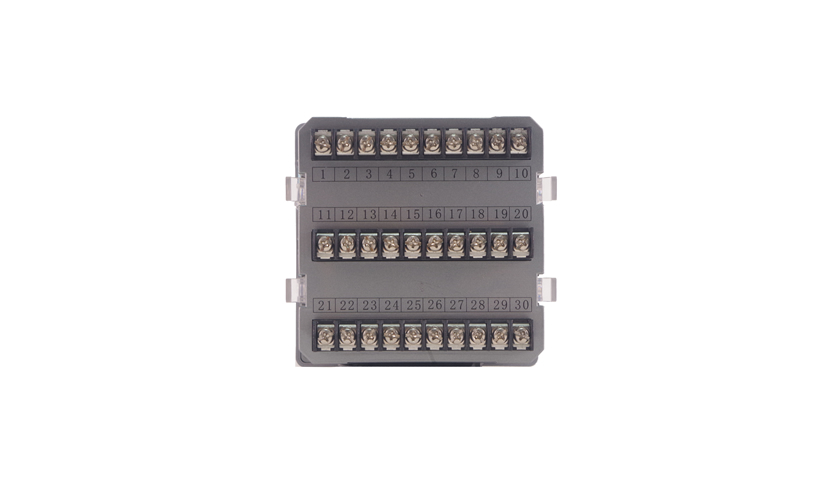

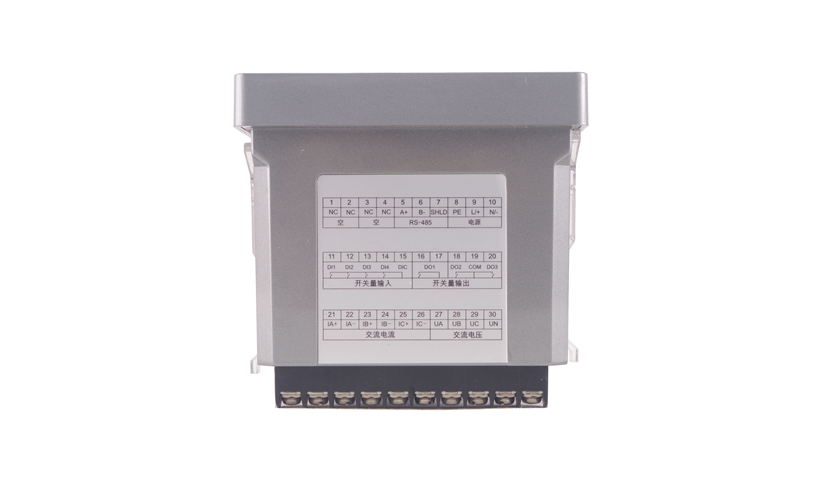

七、端子圖：
