一、概述：
IHM400B高壓智能操控裝置，使用于3KV-35KV 戶內開關柜，中置柜、手車柜、固定柜、環網柜等多種開關柜。具有動態一次模擬圖、高壓帶電顯示、自動加熱除濕數據顯示及控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、小車位置指示、分合閘回路完好指示、人體感應及柜內照明、語音防誤提示等功能，可取代現有的一次回路模擬圖、帶電顯示器、自動加熱除濕控制器、斷路器分合按鈕等。并具有RS485通訊接口，能夠使開關柜進一步智能化，網絡化，數字化,方便廣大用戶使用與操作。
二、技術參數：
|
目錄 |
參數 |
|
工作電源 |
AC85～265V/DC110～300V |
|
工作環境溫度 |
－20℃～＋70℃ |
|
工作環境濕度 |
≤95％RH |
|
溫度測量范圍 |
－20℃～＋80℃ |
|
濕度測量范圍 |
20％-99％RH |
|
加熱輸出口 |
無源輸出 |
|
降溫輸出口 |
無源輸出 |
|
報警輸出口 |
無源輸出 |
|
照明輸出口 |
無源輸出 |
|
強制閉鎖輸出口 |
無源輸出 |
|
介質強度 |
≥AC2000V |
|
絕緣性能 |
≥100MΩ |
|
溫度精度 |
≤±1℃ |
|
濕度精度 |
≤±2％RH |
|
動態閃爍頻率 |
1次/秒 |
|
RS485通訊距離 |
≤1200米 |
|
通訊波特率 |
1200bps、2400bps、4800bps、9600bps可設置 |
|
開關量輸入端子和LED數碼顯示關聯關系 |
動態配置 |
|
抗電磁干擾性能 |
符合IEC255－22的標準規定 |
三、安裝方式
嵌入式安裝
外形尺寸：263mm×186mm×100 mm
開孔尺寸：220mm×165mm
安裝深度：≥76mm

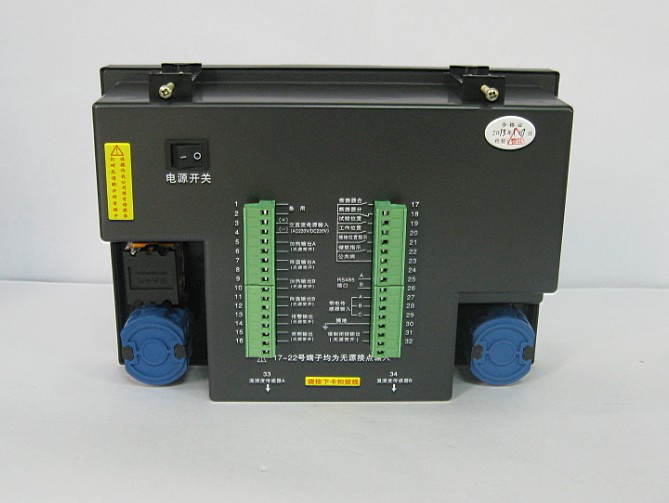

四、端子接線圖：
