一、概述：
INTM300B接點測溫裝置是一款用于高、中、低壓電力系統(110KV，6—35KV和0．4KV)和對溫度有較高要求的電氣接點測溫智能化裝置。它集在線溫度測量、數據采集、數據分析和控制功能于一體的現代化高科技產品。數據中續單元可根據現場情況進行選配。該裝置提供通訊接口可與計算機監控系統連接，支持RS485接口MODBUS-RTU通訊協議，通訊波特率可設置，可選以太網通訊接口。在設計上采用了多種抗干擾措施，能夠在電力系統中穩定運行。面板防護等級IP54、殼體防護等級IP20。
二、功能特性：
1) 多路無線測量溫度實時數據顯示。
2) 報警溫度上、下限設定及數據顯示。
3) 具有系統日期、時間，日期和時間具潤年自動轉換功能。
4）具有設備參數配置功能，可進行主要參數編程設置。
5) RS485接口通訊地址和波特率設定功能。
6) 接點測溫?zé)o線采集、存儲、顯示功能。
7）數據通訊功能，所有數據都能通過數據通訊總線上傳到上一級采集器或者上傳到上位機系統。
8）可擴展報警功能（需要聲報警或光報警設備輔助）。
四、技術參數：
|
項目 |
參數 |
|
工作電源 |
AC85-265V/DC110-300V |
|
測溫通道 |
單機系統支持1-120個測溫點，最大可擴展到240個測溫點 |
|
工作環境溫度 |
-20℃～+65℃ |
|
工作環境濕度 |
≤95%RH |
|
報警輸出口 |
無源輸出（負載<300W） |
|
測溫傳感器電池使用壽命 |
電池在常溫條件下（23±5℃）可連續工作3年以上，如長時間應用于非常溫環境下電池壽命會加速減衰。 |
|
通訊接口 |
RS485接口，采用MODBUS-RTU 通訊協議，一個起始位，八個數據位，無奇偶校驗，一個停止位。波特率可設置為1200bps、2400bps、4800bps、9600bps |
|
無線發射模塊與接收模塊空曠距離 |
同一配電室 |
|
RS485通訊距離 |
<1200米 |
|
觸點溫度測量范圍 |
-20℃～150℃ |
|
溫度精度 |
≤±2℃ |
|
溫度顯示分辨率 |
1℃ |
五、安裝方式：
A：組成
?無線接收管理終端（主機）：具有溫度數據無線接收、顯示和設定功能，可現場查看運行狀態；
?接點測溫傳感器：每臺開關柜內典型配置3路、6路或9路。
B：電氣接點溫度顯示終端尺寸
外形尺寸：215mm×145mm×61mm；
開孔尺寸：198mm×125mm；
安裝深度：≥55mm；

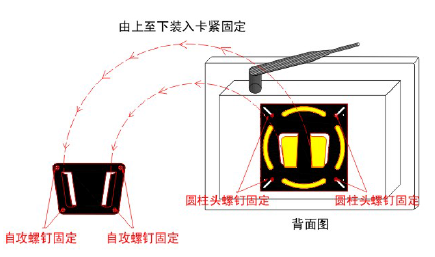

C：可選擇窗口式安裝或壁掛式安裝
